1、簡述
1.1 電氣接點在線測溫裝置的功能
電氣接點在線測溫裝置是一款用于高中低壓電力系統(110KV，6—35KV和0．4KV)和對溫度有較高要求電氣接點設備的智能化裝置。它集在線溫度測量，數據采集和數據分析，和控制功能于一體現代化高科技產品。其各項技術指標均能到達國際標準，電氣接點在線測溫裝置具有在線采集溫度接點數可設定，數據中續單元可根據現場情況而可選。該裝置提供通訊接口可與計算機監控系統連接，支持RS485接口MODBUS通訊協議或多種協議，波特率可選。
1.2 電氣接點在線測溫裝置的特點
1.2.1 電氣接點在線測溫裝置有以下部份組成

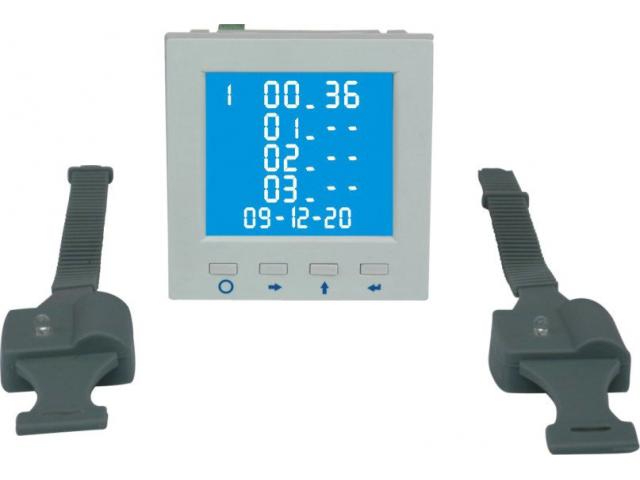

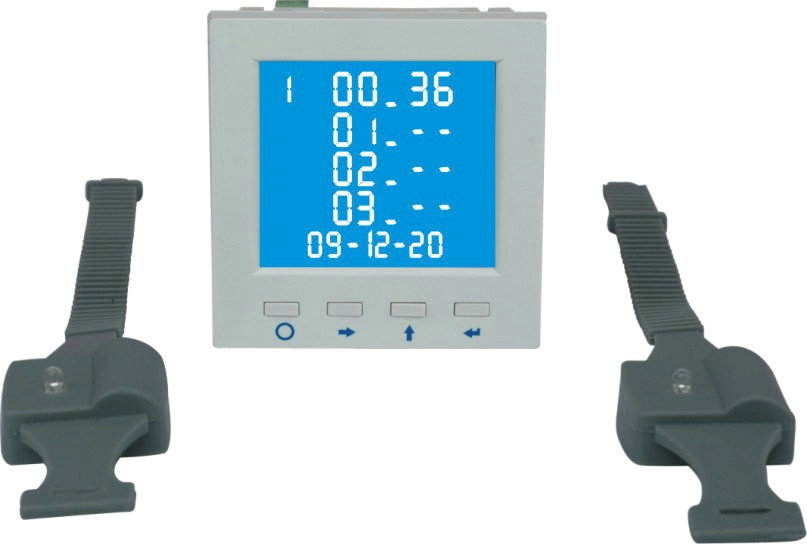

·儀表控制終端，具有數據顯示和設定功能，可當地查看運行狀態，可查看或設定運行參數；
·數據接收器，配有由1至3路；
·溫度數據采集器，配有由3至12路；
·上位機軟件（選配）和通訊協議數據包；
1.2.2 安全性高，可靠性好
電氣接點在線測溫裝置在設計過程中采用了多種抗干擾措施，能夠在電力系統中穩定運行。靜電放電抗擾符合4級；電快速瞬變脈沖群抗擾性符合4級，高壓沖擊抗擾符合4級；浪涌抗擾符合3級；面板防護等級符合IP54；殼體防護等級符合IP20。
1.2.3 體積小，安裝方便
電氣接點在線測溫裝置儀表控制終端外形尺寸符合DIN96×96標準，殼體深度為78mm，采用自鎖面板式安裝機構，無需螺絲固定即可安裝。小巧的外形和簡潔的安裝方式使電氣接點在線測溫裝置的拆裝非常方便；電氣接點在線測溫裝置采集器由導軌式或螺釘安裝；電氣接點在線測溫裝置溫度數據采集器由捆綁式安裝，無須打孔和使用安裝工具，調試和安裝非常方便。。
1.2.4 系統接線方便靈活
系統接線方式簡單，人性化，不須有專業知識就可以安裝。
1.2.5 顯示直觀、操作簡便
大尺寸專用液晶模塊可以實時顯示多項信息，配合明亮的背光，使操作者在光線差的情況下也能準確閱讀數據。操作方式人性化，操作者能在短時間內掌握，閱讀數據和參數設置等操作將變得簡單易行。
2、安裝、接線與配置
本章詳述電氣接點在線測溫裝置的安裝方法、接線和配置，在安裝前請仔細閱讀。
2.1 尺寸與安裝
2.1.1 裝置的機械尺寸(開孔尺寸：91X91)㎜
圖2機械尺寸圖(單位：毫米)
2.1.2 安裝方式
1） 電氣接點在線測溫裝置采用面板式安裝，固定在開關柜面板
2） 考慮到接線長度，面板后要有l00毫米的深度用于容納電氣接點在線測溫裝置。實際安裝中，一般需要后部有一定的空間(至少為130×130×100毫米)，以便于安裝和接線。
3） 安裝時，應先將電氣接點在線測溫裝置兩邊的安裝卡松開取下，將電氣接點在線測溫裝置于面板前方推放入安裝孔內，然后從后方沿裝置的溝槽將安裝卡安上并使之擠緊面板， 此時裝置將牢固地固定在面板上。
2.1.3 安裝注意事項
1) 本產品內部無用戶可調元器件，安裝時請勿拆開。
2) 不要帶電作業。
3) 運行時應滿足環境溫度在-20℃～70℃，濕度在0～95％，大氣壓 在70kPA～ 106kPA之間。避免將裝置置于強干擾源、輻射源、熱源附近及粉塵多的地方。
2.2 接線與配置
2.2.1 端子定義
電氣接點在線測溫裝置的背面共有2組接線端子，端子示意圖如圖3所示：
圖3接線端子示意圖(后視)
端子的定義如下表：
|
端子號
|
符號
|
說明
|
建議用線截面積（平方毫米）
|
|
1
|
RS485A
|
RS——485+
|
<2.5
|
|
2
|
RS485B
|
RS——485-
|
<2.5
|
|
3,6,9,10
|
空
|
空
|
|
|
4
|
DO12
|
聲報警輸出
|
<2.5單芯線
|
|
5
|
DO11
|
<2.5單芯線
|
|
7
|
DO22
|
光報警輸出
|
<2.5單芯線
|
|
8
|
DO21
|
<2.5單芯線
|
|
11,12
|
AC220V（L），AC220V（N），
|
工作電源
|
<2.5
|
|
13
|
VCC(紅)
|
接點測溫采集器輸入
|
<2.5
|
|
14
|
地(黑)
|
<2.5
|
|
15
|
空
|
<2.5
|
|
16
|
信號輸入(黃)
|
<2.5
|
|
17，18，19，21
|
空
|
空
|
|
|
20，22
|
T+，T-
|
環境溫度傳感器
|
<4
|
2.2.3 通訊連接（以RS485接口為例）
電氣接點在線測溫裝置在線形連接方式下應考慮阻抗匹配，匹配電阻的阻值大約在100－120Ω。
2.2.4 接線注意事項
1) 通訊線必須采用屏蔽雙絞線。通訊線的RS485A，RS485B不能
接反。
2) 當通訊連接采用線形連接方式時，應在位于通訊電纜起點和終點處的RS485A與RS485B端子之間分別接入l00～120歐姆的線路匹配電阻。
3) 波特率為1200bps, 2400bps,4800bps,9600bps可以設置，電纜長度<1200米。
3、技術參數和主要功能
3.1 主要功能:
1) 多路開關接點在線溫度實時數據顯示。
2) 報警溫度上下限設定數據顯示。
3) 多路開關接點在線溫升數據顯示。
4) 事件記錄功能: 記錄最近十次超高溫報警數據,超高溫報警數據,所有收據均帶有時標記錄。
5) 當前日期、時間，日期和時間具潤年自動轉換功能。
6) 通訊地址和波特率設定功能。
7) 開關接點測量溫度在線補償功能。
8) 無采集終端數據信報警功能。
9) 開關接點測量溫度數劇月統計和分析報表功能，用戶根據統計分析報表和溫升數據可以判斷開關接點是否老化，過流和接觸不量等原因。
10）設備自檢功能和自動恢復功能：當本設備在運行過程中由于外在的干擾和惡劣環境時，本設備能夠自動起用備份程序而自動恢復正常功能。
11）現場環境溫度測量功能
12）數據通訊功能，所有數據都能通過數據總線上傳到上一級采集器或者上傳到上位機系統。
