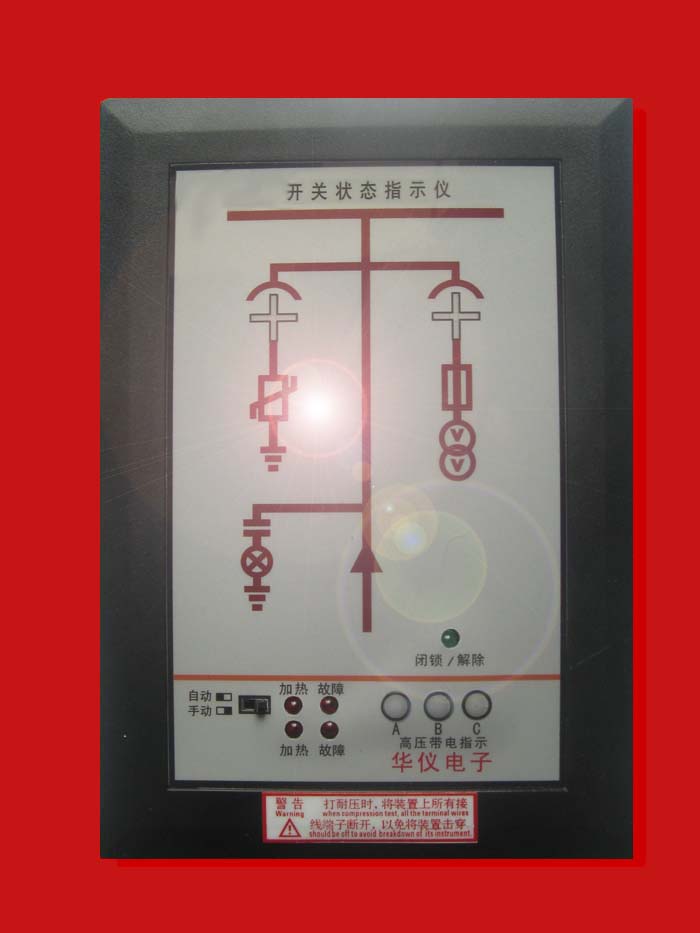

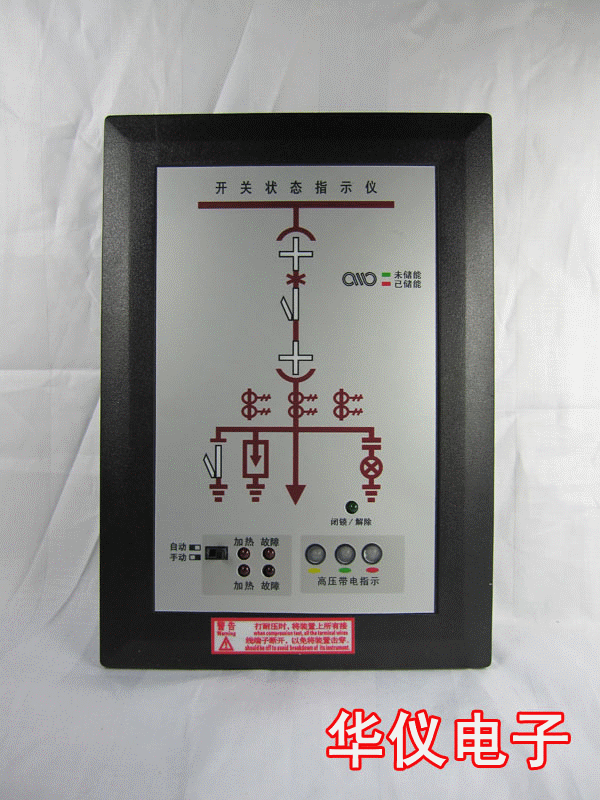

開關狀態指示儀 點擊查看大圖 詳細信息 產品名稱：開關狀態指示儀 產品型號：     什么是一次系統圖?     點擊此處全屏觀看       產品概述:      開關狀態指示儀集成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶點閉鎖及溫、濕度控制等多功能于一體，指示功能可分可合，用戶選用時只要提供一次方案圖即可。另外產品還可以根據用戶的要求實現回路電量參數及溫、濕度等控制功能產品一體化布局配套裝備于開關柜，這將簡化過去開關柜的面板布局。它將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置，同時選配通訊功能，可將所有開關狀態和溫濕度情況上傳至監控中心。   接線端子圖:     外形及開孔尺寸（單位：mm） 外形尺寸：220×150×32   開孔尺寸：197×132
